超滤设备应用在云南方德波尔格园艺有限公司

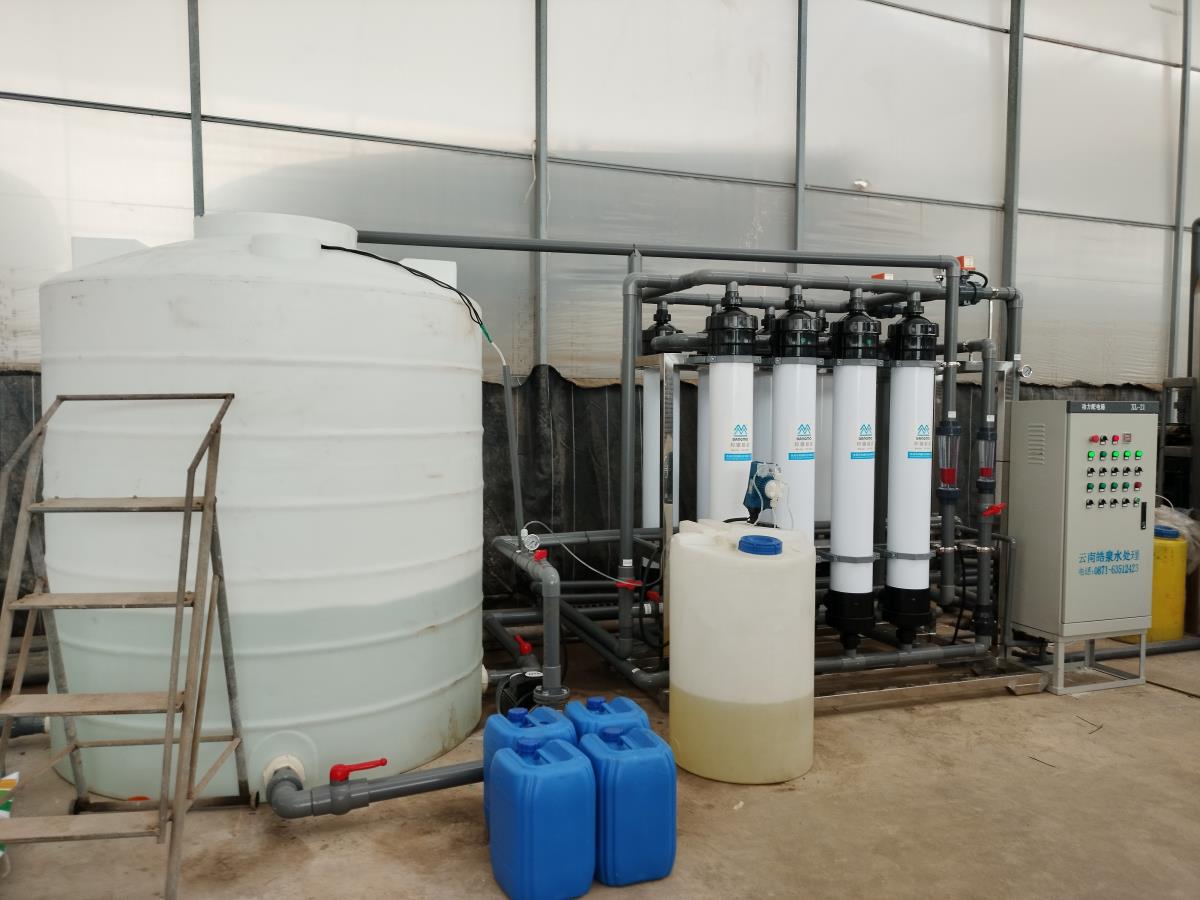

超滤设备应用在云南方德波尔格园艺有限公司，由于用户原水水源地改变，水质变差，原水中微生物含量高，造成反渗透膜堵塞频繁，为解决反渗透设备进水水质问题，对原有反渗透系统进行改造，增加11m³/h超滤设备一套，保证了反渗透设备进水水质要求。

云南方德波尔格园艺有限公司成立于2015年05月05日，注册地位于云南省楚雄彝族自治州禄丰县勤丰镇南营村。经营范围包括生产和销售自产的园艺、花卉产品；提供园艺、花卉相关技术服务。

由于用户原水水源地改变，水质变差，原水中微生物含量高，造成反渗透膜堵塞频繁，为解决反渗透设备进水水质问题，对原有反渗透系统进行改造，增加11m³/h超滤设备一套，保证了反渗透设备进水水质要求。

一、系统工艺流程如下：





1.











二、系统介绍：

1. 原水泵

从原水箱中抽水，用于提升原水供水压力，满足后续处理设备正常运行需要的压力和流量。原水泵与原水箱上的水位开关联动，当原水箱处于低水位时，原水泵停止输送，避免原水泵在无水状态下工作而损坏。

2、絮凝剂加药装置

由于用户原水水质差，浊度及悬浮物高，为了加强过滤效果，所以在过滤器前添加絮凝剂以增强过滤效果。水中的胶体粒径很小的物体，由于其比表面积巨大，在其表面会吸附大量的带电离子，其表面就象带电荷一样，这些电荷的存在使水中的胶体粒子之间相互排斥，非常稳定，很难通过自然沉淀及常规过滤去除，必需向水中投加混凝剂，通过混凝剂压缩双电层及吸附架桥作用，使水中的氟化物或胶体粒子聚集成为粒径更大的颗粒，就可以用沉淀及常规过滤来去除。

3、石英砂过滤器

石英砂过滤器是利用石英砂滤料去除并控制原水中的颗粒性杂质、悬浮物等，属于压力式快滤设备。含有悬浮物及颗粒的水流过滤料层时，滤料缝隙对悬浮物起筛滤作用使悬浮物易于吸附在滤料表面。当在滤料表层截留了一定量的污物形成滤膜，随时间推移过滤器的前后压差将会很快升高，直至失效。此时需要利用逆向水流反洗滤料，使过滤器内滤料悬浮松动，从而使粘附于滤料表面的截留物剥离并被水流带走，恢复过滤功能。

4. 活性炭过滤器

活性炭过滤器利用活性炭的吸附特性将水中的有机污染物、微生物及溶解氧等吸附于炭的表面，增加微生物降解有机污染物的机率，延长有机物的停留时间，强化生物降解作用，将炭表面吸附的有机物去除；还可去除水中的异臭异味，去色度，去除重金属、合成洗涤剂以及脱氯等，此外活性炭的选择吸附性，不但可吸附电解质离子，还可使高锰酸钾耗氧量（COD）得到很好的控制和降低。该设备具有吸附、生物降解和过滤处理的综合作用，不但可保证处理效果稳定，而且效率高、耐冲击负荷、占地小、操作管理简便易行且运转费用低等优点。此外作为反渗透装置的前处理，可有效防止反渗透表面的有机物污染，而不受其本身进水温度、pH值和有机混合物的影响。

5、 5μm精密过滤器

其目的是滤去由于预处理工序可能带来的大于5μm的颗粒、杂质。保证纯水品质。

精密过滤器的工作压力为0.2MPa-0.5MPa，当运行一段时间后，由于水中的颗粒、杂质将滤芯表面堵住，过滤器的进、出口压差将变大。当压差大于设定值（通常为0.05-0.07Mpa）时应当及时更换，避免由于滤芯的堵塞而形成背压对系统造成损坏。

6、超滤装置

超滤原理也是一种膜分离过程原理，超滤利用一种压力活性膜，在外界推动力(压力)作用下截留水中胶体、颗粒和分子量相对较高的物质,而水和小的溶质颗粒透过膜的分离过程。通过膜表面的微孔筛选可截留分子量为3x10000—1x10000的物质。当被处理水借助于外界压力的作用以一定的流速通过膜表面时，水分子和分子量小于300—500的溶质透过膜，而大于膜孔的微粒、大分子等由于筛分作用被截留，从而使水得到净化。也就是说，当水通过超滤膜后，可将水中含有的大部分胶体硅除去，同时可去除大量的有机物等。

a．超滤与传统的预处理工艺相比，系统简单、操作方便、占地小、投资省、且水质极优，可满足各类反渗透装置的进水要求。

b．合理地选择运行条件和清洗工艺，可完全控制超滤的浓差极化问题，使此预处理方法更可靠。

c．超滤对水中的各类胶体均具有良好的去除特性,因而可以考虑扩大到凝结水精处理及离子交换除盐系统的预处理中。

7、反洗泵

从中间水箱抽超滤出水对超滤膜进行反洗。

8、加次氯酸钠装置

由于用户原水水质差，微生物及有机物含量高，为了加强过滤效果，所以在超滤膜反洗时添加次氯酸钠进行杀菌。

9、阻垢剂加药装置

为了提高脱盐水装置的回收率，并防止脱盐水膜浓水端的浓水侧出现碳酸盐、硫酸盐和其它形式的化学结垢，从而影响膜元件的性能，对脱盐水处理前的进水必须进行必要的阻垢处理。

对于需水量比较大的制水系统，根据工程经验，与传统的离子软化方法相比，我们采用在脱盐水装置前设置阻垢剂加药的方法进行阻垢处理。

10、高压泵

高压泵的作用是为反渗透本体装置提供足够的进水压力，保证反渗透膜的正常运行。根据反渗透本身的特性，需有一定的推动力去克服渗透压等阻力，才能保证设备正常工作、达到设计的水量。

11、RO反渗透装置

反渗透的系统设计中，我公司本着高抗污染及脱盐率、高产水量、低投资、低耗能的原则，通过综合分析与计算机模拟进行参数设计。本系统RO装置额定产水量10m³/h，反渗透系统采用二段配置。膜材质为芳香聚酰胺。它可以脱除有机物、细菌和病毒，该膜可在超低压下操作，从而实现节能、降低设备投资和操作费用的目的。因而RO的回收率为75%，RO装置的脱盐率均为98%以上。

在反渗透系统中，除装有若干膜元件外，还有其它配套设备及仪表，

主要有：电导仪、压力表、高低压保护装置、进水阀、浓水阀、清洗系统、膜壳、电控柜等组成。

【电导仪】电导仪监测系统进、出水电导率；

【进水、浓水、淡水阀】用于调节进水量、产水量、进水压力、浓水压力及回收率。

【压力表】用于监测膜进水，浓水的压力，带有高压保护装置，防止进水，防止压力过高而损坏膜元件。

【高低压力保护装置】反渗透装置设有高低压力保护装置、当给水发生故障时，系统自动启停。

反渗透装置安装高压压力表、流量计、电导率仪。

压力表用于指示反渗透膜的运行压降，依此获得膜堵塞状况信息；

流量计用于指示产水量和浓水量，依此调节浓、淡水比例使反渗透系统达到最佳回收率；

电导率仪用以监测产品水水质。

12、反渗透设备清洗系统

反渗透膜经过长期使用后，膜表面会受到污染，使反渗透膜产水量下降，出水水质变差。为将反渗透膜设备恢复正常，配制清洗系统。反渗透膜清洗系统根据反渗透膜运行污染的情况，配制一定浓度的清洗溶液，清除反渗透膜中的污染物，以恢复膜原有的特性。无论预处理净化如何彻底，反渗透膜经过长期使用后，膜表面仍会受到结垢的污染，因而反渗透膜需定时进行清洗。反渗透膜清洗系统由清洗泵、清洗药箱及清洗过滤器及相关阀门管道等配件组成。清洗过程为循环清洗，周期一般为1～2小时。

13、纯化水箱

纯水箱用以储存水量的功能，以满足生产生活用水系统的应急供水量。全密闭水箱

通过我公司安装调试，设备产水量及出水水质满足合同要求，按时保质交付用户使用。
